Équilibrage des débits dans un réseau hydronique, du chauffage domestique au refroidissement des datacenters

1. Le problème

1.1 Une source, de nombreux consommateurs

Abstraction faite de l’application, tout réseau hydronique est le même objet : deux collecteurs, une source qui fait circuler le fluide entre eux et un ensemble de branches parallèles qui prélèvent chacune une part du débit. Une branche peut être un radiateur, un ventilo-convecteur, une colonne montante d’appartement ou une baie de serveurs. L’exigence se résume toujours ainsi : chaque branche doit recevoir son débit de dimensionnement et le conserver quel que soit l’état des autres branches.

Deux défaillances distinctes se cachent derrière cette exigence. Le déséquilibre statique apparaît au point de dimensionnement : lorsque tout fonctionne, la branche la plus proche de la source reçoit davantage de pression que la plus éloignée et prélève donc davantage de débit. Il s’agit d’un problème de distribution, résolu une fois lors de la mise en service. Le couplage dynamique apparaît lors d’un changement de configuration : lorsqu’une branche se ferme ou qu’une pompe bascule, le débit total et les pertes de charge du réseau changent, et toutes les autres branches dérivent. C’est un problème de stabilité qui détermine le choix du dispositif d’équilibrage de branche.

Seules changent, selon l’application, la tolérance admissible et la conséquence de son dépassement. Dans un logement, un radiateur sous-alimenté donne une pièce froide. Dans un réseau DLC, un débit insuffisant provoque le bridage d’un GPU : les guides visent ± 5 % sur le débit de branche, soit typiquement 1,5 L/min par kW pour une élévation de température d’environ 10 °C (D2).

1.2 La physique du partage des débits

L’ensemble de l’argument tient dans une figure et deux équations.

Loi de branche. Une branche munie d’un dispositif de réglage fixe se comporte comme une résistance hydraulique. Son débit est

ṁ_j = K_v √(Δp_j)     avec     Δp_j = Δp_set − Δp_dist

où K_v regroupe tout ce que contient la branche (émetteur, flexibles, raccords et vanne), et Δp_dist est la perte de charge de distribution entre le point de mesure de la régulation et le piquage de la branche.

Le point essentiel réside dans la structure de cette expression. Le débit d’une branche dépend de deux grandeurs seulement : sa propre résistance, invariante pour un matériel donné, et le Δp disponible à ses bornes. Si le réseau garantit un Δp constant aux bornes de la branche, son débit est automatiquement constant, sans aucun dispositif intelligent, et l’état des autres branches n’a alors plus d’influence. L’indépendance vis-à-vis de la pression qu’une vanne dédiée assure localement peut donc être assurée globalement par le réseau lui-même.

Le couplage résiduel vient du fait que Δp_dist est non nul et dépend du débit total, donc de l’état des autres branches. En différentiant la loi de branche à K_v constant :

δṁ_j / ṁ_j = − ½ · δ(Δp_dist) / Δp_j

Une variation de la perte de charge de distribution se répercute sur le débit de branche en étant divisée par deux et rapportée au Δp de la branche. Le pire des cas va de la pleine charge à une charge proche de zéro, où Δp_dist disparaît entièrement. En posant

α = Δp_dist^max / Δp_branche

la dérive maximale de débit d’une branche, entre le réseau plein et le réseau quasi vide, vaut ε_max ≈ α / 2.

Cette quantité α est l’analogue exact de l’autorité d’une vanne en régulation classique. Elle exprime la fraction de la pression totale portée par la partie variable du circuit. Une autorité élevée caractérise un réseau où la branche domine et où la distribution se comporte presque comme une liaison idéale, régime dans lequel l’équilibrage ne pose plus de difficulté.

2. Trois leviers, pas un

Le critère ci-dessus indique directement où agir : réduire α, stabiliser Δp_set, ou rendre la branche insensible à la pression qui lui est appliquée.

Ces leviers se substituent les uns aux autres, c’est pourquoi le domaine présente une telle diversité de solutions. Un réseau avec des collecteurs généreux et des pompes régulées peut se contenter de vannes manuelles ; un réseau à colonnes montantes de faible diamètre et pompes à vitesse fixe devra employer des vannes indépendantes de la pression sur chaque branche. La bonne question n’est jamais « faut-il une PICV ? », mais « quelle est la valeur de α, et Δp_set est-il maintenu ? ».

2.1 Levier 1 : le réseau

Le surdimensionnement de la distribution est le moyen le plus direct et le plus robuste, car il ne présente aucun mode de défaillance. Son coût porte sur l’acier et le volume de fluide, pas sur l’exploitation. Les deux règles usuelles sont une limite de vitesse, inférieure à 1,0 m/s dans un collecteur DLC selon D4 et inférieure à 1,5 m/s dans un collecteur de baie selon D5, et le rapport de perte de charge α ≤ 1/40. OCP note dans le même esprit qu’une branche DN 50 véhicule quatre fois le débit d’une DN 25 à la même vitesse, et que la perte de charge évolue avec le carré de la vitesse, d’où sa recommandation de préférer les grands diamètres pour « significantly reduce head-loss and balancing issues » (D2), c’est-à-dire réduire fortement les pertes de charge et les difficultés d’équilibrage.

Le retour inversé, ou boucle de Tichelmann, égalise la longueur totale développée (départ plus retour) de chaque branche : la première branche au départ est la dernière au retour. Le déséquilibre statique disparaît par construction, sans réglage. C’est la solution de référence lorsqu’elle est réalisable ; OVHcloud note qu’elle ne l’est pas toujours dans les grandes installations, « as it requires space and support for a long and large pipe » (traduction : parce qu’elle exige de la place et des supports pour une conduite longue et de grand diamètre), et que c’est précisément là qu’on a recours à une vanne de réglage par branche (D3). Noter que le retour inversé traite le déséquilibre statique, mais pas le couplage dynamique : il égalise les parcours sans les rendre insensibles au débit total.

La topologie en anneau, alimentée en deux points, agit sur les deux fronts : elle divise par deux le débit transporté par chaque tronçon, donc la perte de charge de distribution, et réduit l’écart entre les piquages les mieux et les moins bien placés. Elle constitue une architecture courante pour les grandes boucles secondaires.

2.2 Levier 2 : la régulation des pompes

C’est le levier qui rend valable l’argument du § 1.2, et il mérite d’être explicité car il est trop souvent tenu pour acquis.

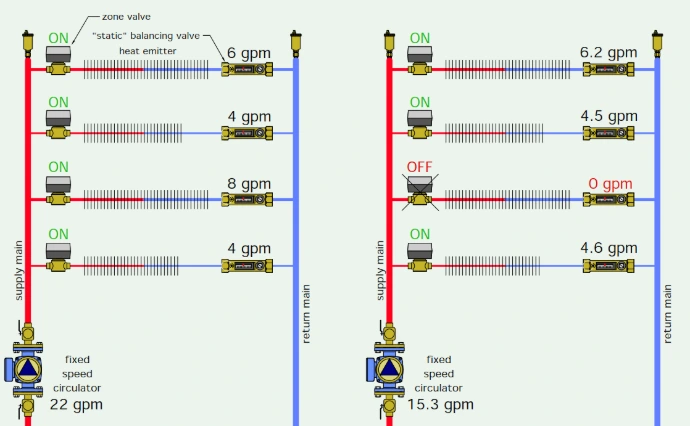

Une pompe à vitesse fixe fait exactement le contraire de ce que l’on souhaite. Sa courbe caractéristique décroît : lorsque le débit total diminue, la hauteur manométrique augmente. La fermeture d’une branche applique donc davantage de pression aux autres, qui prélèvent alors plus de débit que prévu. La figure ci-dessous quantifie l’effet sur un réseau à quatre branches.

Ce cas d’école sert à justifier les limiteurs indépendants de la pression et il est régulièrement présenté comme une preuve générale. Il ne l’est pas : il suppose une pompe à vitesse fixe. Avec une pompe régulée sur Δp, la dérive résiduelle n’est plus celle de la courbe de pompe mais seulement celle de la perte de charge de distribution, soit le terme α / 2 du § 1.2, un ordre de grandeur plus faible.

Le point de mesure du Δp est le seul choix discret qui détermine la qualité du résultat. Trois stratégies cohabitent :

• Mesure à la source. Solution la plus simple, adoptée par la plupart des unités préfabriquées. Le Δp est maintenu en amont des collecteurs, donc les branches subissent toute la variation de Δp_dist. C’est le cas couvert par le critère du § 1.2.
• Mesure déportée au point défavorisé. Le capteur mesure la pression au dernier piquage. Le terme Δp_dist s’annule pour la branche la plus éloignée et change de signe pour les autres : la régulation surestime alors la pression au lieu de la sous-estimer. Le couplage devient négligeable, au prix d’un capteur déporté câblé.
• Consigne glissante, où Δp_set est recalculé à partir du débit total mesuré afin de compenser analytiquement la perte de charge de distribution. Pas de capteur déporté, mais un modèle hydraulique embarqué dans la régulation.

2.3 Levier 3 : le dispositif d’équilibrage de branche

Un même corps de vanne peut appartenir à deux familles différentes selon qu’il porte ou non un actionneur, ce qui explique une grande partie de la confusion terminologique. Le tableau ci-dessous fixe les termes.

Terminologie. Les deux familles centrales, PIBV et PICV, correspondent physiquement au même produit ; seul l’actionneur les distingue. Caleffi l’indique sans ambiguïté pour sa vanne 145 : « With the green manual adjustment knob as shown, this valve is an adjustable PIBV […] Adding an actuator changes the valve from an adjustable pressure-independent balancing device, to a pressure-independent control valve (PICV) » (R1, p. 25 et 26). Traduction : avec le bouton vert de réglage manuel, cette vanne est une PIBV réglable ; l’ajout d’un actionneur la transforme en vanne de régulation indépendante de la pression, c’est-à-dire en PICV. Synonymes courants de la PIBV : vanne d’équilibrage automatique, vanne d’équilibrage dynamique. Attention toutefois à l’acronyme PIBCV (Pressure Independent Balancing and Control Valve) : malgré le « B », il désigne la version motorisée, synonyme de PICV chez IMI, FlowCon et Danfoss (R3). Du côté du DLC, OCP emploie une nomenclature plus simple : vannes manuelles, vannes automatiques, vannes de régulation et vannes (intelligentes) compatibles avec la télémétrie (D2).

2.4 À l’intérieur d’une vanne indépendante de la pression

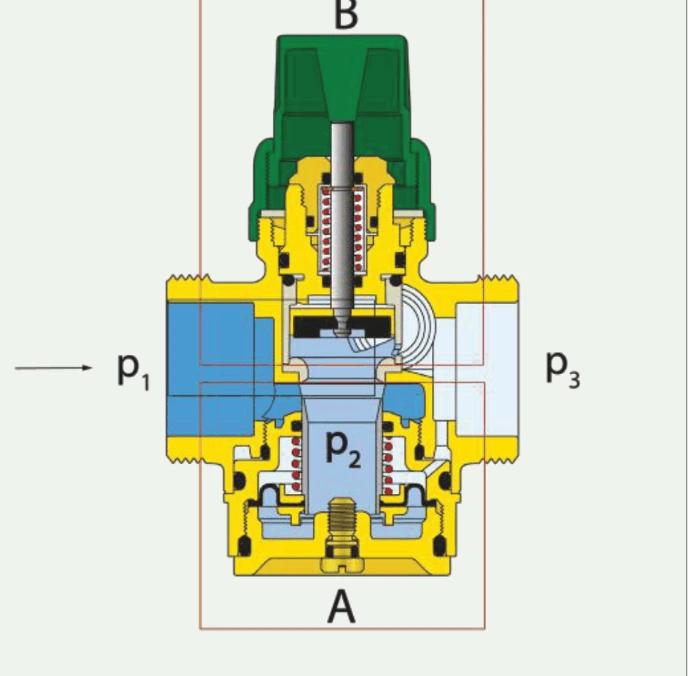

Deux fonctions sont montées en série dans un même corps (R1, R2), avec l’entrée à gauche à p₁, la sortie à droite à p₃ et une chambre intermédiaire à p₂.

Figure 4 : coupe d’une PICV, avec les deux étages en série. Source : R1, figure 5-2.

La plage de fonctionnement constitue la limite. L’indépendance vis-à-vis de la pression n’est assurée qu’entre un Δp minimal et un Δp maximal aux bornes de la vanne. En dessous du seuil, la vanne redevient un simple orifice et le réseau revient au régime couplé, sans indication particulière.

Deux conséquences s’ensuivent. Un dispositif indépendant de la pression consomme son Δp minimal, 25 à 35 kPa selon la gamme, prélevé sur la hauteur manométrique disponible : ce coût hydraulique n’est pas nul. Il n’apporte par ailleurs rien dans les scénarios de perte de pression, précisément ceux étudiés en transitoire, puisqu’en dessous du seuil il cesse de réguler et le débit s’effondre comme avec un dispositif passif. Enfin, la cartouche à diaphragme est une pièce mobile de faible section, donc sensible à l’encrassement.

3. Le chauffage des bâtiments, origine de ces dispositifs

Chaque dispositif du tableau ci-dessus a été inventé pour les bâtiments, et il vaut la peine de comprendre pourquoi : ces raisons sont précisément ce qu’un concepteur de centre de données doit confronter à son propre cas.

Le premier cas est le plus ancien : une chaudière et un ensemble de radiateurs en parallèle sur deux canalisations. Les radiateurs proches chauffent, ceux éloignés restent froids. Le correctif historique est l’application la plus simple possible de la loi de branche : une vanne de réglage sur chaque retour de radiateur, réglée une fois puis oubliée, ce qui correspond exactement à la DRV du § 2.3. Sa forme industrielle moderne, un orifice réglable avec deux prises de pression et un index de préréglage, reste le dispositif courant du métier (R4). La pratique européenne considère ce réglage comme une partie des travaux, et non comme un raffinement optionnel : EN 14336, la norme sur l’installation et la mise en service des systèmes de chauffage à eau, consacre une annexe aux bonnes pratiques d’équilibrage des débits d’eau (B1).

Puis les terminaux ont commencé à moduler. Les robinets thermostatiques, puis les vannes de régulation deux voies des ventilo-convecteurs, ont transformé chaque branche en résistance variable pilotée par la pièce. Il en découle quatre caractéristiques qui rendent l’hydronique des bâtiments difficile :

• Le réseau ne se trouve jamais à un seul point de fonctionnement. Le débit total oscille continuellement entre presque zéro et la pleine charge ; Δp_dist varie donc avec lui et le réglage effectué à la mise en service n’est exact que pour une seule charge.
• La diversité est grande. Une façade sud se ferme tandis qu’une façade nord s’ouvre ; le débit prélevé par une partie du bâtiment n’est pas corrélé à celui du reste.
• La distribution est longue et de faible diamètre. Les colonnes montantes sont dimensionnées au plus juste, donc α est élevé et le couplage est du premier ordre, pas une correction.
• Le surdébit coûte cher. Un débit excessif dans un émetteur partiellement chargé renvoie de l’eau trop chaude, ce qui dégrade l’écart de température de l’installation et l’efficacité du pompage. Dans les installations d’eau glacée, c’est le syndrome classique de faible delta-T, dont Taylor rattache largement les causes et les remèdes à des défauts de régulation et d’équilibrage (B2).

L’industrie a mobilisé les trois leviers dans l’ordre : d’abord des vannes de régulation de pression différentielle par colonne montante, qui stabilisent le Δp appliqué à un groupe de terminaux (levier 2, appliqué localement), puis des vannes d’équilibrage indépendantes de la pression, qui rendent chaque terminal indifférent à la pression qui lui est appliquée, puis la PICV, qui réunit l’équilibrage, la régulation et l’arrêt dans un seul corps et supprime toute mesure à la mise en service. L’idronics 34 de Caleffi présente cette évolution famille par famille (R1). La PICV constitue donc la bonne réponse à un réseau où les leviers 1 et 2 ne peuvent pas être poussés assez loin.

Ce contexte ne doit pas être transposé aveuglément. La démonstration de la figure 3, souvent utilisée pour justifier les vannes indépendantes de la pression, suppose une pompe à vitesse fixe alimentant des terminaux modulants. Avec une pompe régulée sur Δp et des débits de terminaux figés, la même figure perd l’essentiel de sa portée.

4. Le refroidissement liquide en datacenter

4.1 Pourquoi le DLC est le cas favorable

Un réseau DLC est hydrauliquement identique à la figure 1 : une CDU entre le système d’eau de l’installation (FWS, Facility Water System) et le système de refroidissement technologique (TCS, Technology Cooling System), deux collecteurs et une branche par baie comprenant plaques froides, flexibles et raccords rapides. Mais chacune des caractéristiques du § 3 s’inverse.

La dernière ligne est décisive. Une CDU est par construction une source régulée : les spécifications lui imposent de fournir un « flow control », c’est-à-dire de « regulate and balance coolant flow delivered to racks or cooling manifolds » et de « maintain stable differential pressure under changing IT load conditions » (D6). Traduction : réguler et équilibrer le débit de fluide distribué aux baies ou aux collecteurs, et maintenir une pression différentielle stable lorsque la charge informatique varie. Le guide de conception OCP expose explicitement la stratégie qui en découle :

« By understanding the total pressure drop and estimating the pressure loss within the supply and return pipes, the CDU’s pump speed can be regulated to deliver the required flow rate to each rack at the desired pressure. This target pressure drop serves as the setpoint for the entire system.
Adapting to changes in rack configuration: as racks are added or removed, the pump dynamically adjusts its speed to maintain the set pressure drop, thereby delivering the appropriate flow rate to meet the cooling demands of the connected racks.
Ensuring balanced flow: to prevent unbalanced pressures that may cause some valves to exceed their gauge limits at high flow rates, it is critical to regulate the flow to each rack. This is achieved using flow control valves installed on each branch. »  D2

Traduction : en connaissant la perte de charge totale et celle des conduites de départ et de retour, la vitesse des pompes de la CDU peut être régulée pour fournir à chaque baie le débit requis à la pression souhaitée. Cette perte de charge cible devient la consigne de l’ensemble du système. Lors de l’ajout ou du retrait de baies, la pompe adapte sa vitesse pour maintenir cette consigne et fournir le débit correspondant. Des vannes de réglage installées sur chaque branche assurent enfin l’équilibrage des débits et évitent que certaines vannes ne dépassent leurs limites de pression.

C’est, mot pour mot, le schéma du § 1.2 : une consigne Δp au niveau du système, adaptation automatique au nombre de baies, et un dispositif de réglage par branche dont le rôle se limite à fixer une résistance.

4.2 Quand une vanne manuelle suffit

Trois conditions, qui sont exactement les hypothèses du § 1.2.

Une fois équilibré, un tel réseau reste équilibré. C’est précisément l’argument d’OVHcloud pour la vanne manuelle : elle convient aux « large installations with server racks […] where the configuration of the racks to be installed is well-documented over a period », lorsque « the pressure drop is precisely defined based on the cooling circuit within the rack » et que « the system can be simulated or tested before the final deployment » (D3). Traduction : elle convient aux grandes installations dont la configuration des baies et les pertes de charge sont bien définies, et qui peuvent être simulées ou testées avant le déploiement final. OCP cite les vannes manuelles comme option valide de réglage du débit (D2) et ses recommandations de raccordement aux baies vont jusqu’à une configuration « double isolation valve + grooved coupling », soit deux vannes d’isolement et un raccord à collier rainuré. Le document précise que « double ball valves enable use of vent / drain / bypass connections to address commissioning and onboarding challenges as well as flow stabilization » (D2), soit que deux vannes à boisseau permettent les raccordements de purge, de vidange ou de bipasse nécessaires à la mise en service et à la stabilisation du débit. Le dispositif de branche peut donc être une vanne d’équilibrage manuelle de type IMI TA ou STAD (une DRV avec prises de pression), voire une vanne à boisseau d’isolement repérée. Les prises de pression sont essentielles, car elles permettent à l’équipe de mise en service de mesurer et de régler le débit, contrairement à une cartouche indépendante de la pression.

4.3 Quand cela ne suffit pas

Quatre situations invalident les conditions précédentes et justifient une vanne indépendante de la pression ou intelligente :

• Collecteurs longs, ramifiés ou sous-dimensionnés, donc α supérieur à 10 %. Le cas typique est une branche en DN 25 (1") : à puissance et débit de baie identiques, OCP indique que sa perte de charge peut atteindre cinq fois celle d’une conduite DN 50 (2") (D2). La distribution consomme alors une part importante du Δp disponible et les branches se recouplent.
• Grande disparité de puissance entre baies sur une même distribution, situation explicitement traitée dans le livre blanc MCV comme un cas de réglage par branche (D3).
• Déploiement progressif. Entre la livraison du réseau et l’occupation de tous les emplacements, le débit total varie fortement. La solution courante n’est pas une PICV, mais un bipasse de compensation : OCP recommande l’« incorporation of a regulating valve into the bypass connection to impose a false resistance equivalent to that of the rack + manifolds » (D2), soit une vanne de réglage sur le bipasse imposant une résistance équivalente à celle de la baie et de ses collecteurs. Cela permet de valider le débit de la CDU et de prérégler les vannes avant l’arrivée effective des baies.
• Besoin de télémétrie par baie. Une vanne manuelle ne transmet aucune mesure de débit. Si ce débit doit devenir un point supervisé, un débitmètre ou une vanne intelligente devient nécessaire.

4.4 Ce que disent les références du DLC

Il n’existe pas de norme prescriptive sur l’équilibrage d’une boucle TCS, mais un ensemble de guides désormais convergents.

Deux constats transversaux. Premièrement, aucun de ces documents ne prescrit un type de vanne : tous renvoient à une analyse au cas par cas, et D2 indique que « the pros and cons of control methodologies (manual, automatic & use of telemetry) is a complex discussion beyond the scope of this paper », soit que les avantages et les inconvénients des méthodes de régulation manuelles, automatiques ou par télémétrie dépassent le cadre du document. Deuxièmement, tous convergent vers la nécessité d’un modèle hydraulique du réseau, que ce soit pour la modélisation transitoire requise par D1, la simulation avant déploiement recommandée par D3, ou le « transfer of hydraulic models to support future planning » demandé lors de la mise en service par D2, c’est-à-dire le transfert des modèles hydrauliques destinés à soutenir les évolutions futures.

5. L’impact sur la modélisation des systèmes d’équilibrage

Chez SIL3X, nous sommes spécialisés dans la modélisation dynamique des systèmes énergétiques. Les mêmes équations reviennent pour la distribution vers des unités locales de refroidissement dans le nucléaire et pour une boucle DLC de datacenter : une source (CDU ou groupe), un réseau de distribution, des branches en parallèle, et une consigne de débit ou de Δp à tenir sous charge variable.

Le bon niveau de modèle. Plusieurs représentations sont possibles. Le critère n’est pas la sophistication, c’est la question à traiter. Un modèle trop pauvre rate le phénomène (autorité, basculement de pompe, front thermique). Un modèle trop riche, compressible, inertiel, maillé au-delà du besoin, rend le calcul trop lent pour simuler la boucle entière, les redondances et les scénarios de mise en service. On n’utilise pas un marteau pour tuer une mouche : on choisit le plus petit jeu d’équations qui capture les grandeurs d’intérêt, afin de garder une performance numérique compatible avec l’ensemble du réseau (D1, D2, D3).

Trois niveaux couvrent l’essentiel des études d’équilibrage et de régulation.

1. Thermique simple, débits imposés. Bilan d’énergie sur les volumes, les échangeurs et les baies, avec des débits prescrits (nominaux, ou issus d’un scénario). C’est le modèle le plus rapide : il permet de représenter toute la boucle, les puissances IT, les températures de départ et de retour, et le dimensionnement thermique de la CDU. Sa limite est structurelle : sans réseau hydraulique, il n’y a ni pression, ni partage de débit, ni transitoire de Δp. Il ne peut donc pas traiter un basculement de pompe, une fermeture de branche, une dérive d’autorité α, ni l’effet des pertes de charge de la CDU et des collecteurs sur la pression disponible aux baies. Il reste adapté lorsque le débit est une hypothèse, pas une inconnue.

2. Hydraulique (quasi-statique ou dynamique lente). Pompes, caractéristiques H(Q), vannes (K_v), pertes de charge de tuyauterie, de collecteur et de CDU, régulation de Δp ou de débit. C’est le modèle demandé par les guides : simulation avant déploiement (D3), transfert de modèles hydrauliques pour les évolutions (D2), critère α et 1/40 (D4). Il devient nécessaire dès que les pertes de la CDU, de l’échangeur et des collecteurs pèsent sur la pression aux bornes des branches, donc sur le débit réellement délivré. Il permet de dimensionner les vannes d’équilibrage, de vérifier la consigne Δp (D6) et de comparer une vanne manuelle à une PICV. Le transport n’est pas modélisé, ce qui rend les transitoires complexes de perte électrique, d’arrêt des chillers et de reprise par les ballons tampons non accessibles.

3. Hydraulique et transport thermique. On ajoute le transport des fronts de température dans les canalisations (advection, volumes de fluide, retards). Ce niveau est justifié lorsque le phénomène d’intérêt est un front (ce qui devient vite le cas avec de très grands réseaux de tuyauteries), et non seulement un débit : basculement de pompe sans redondance active, mélange FWS / TCS, longueur de réseau, ou le saut de température TCS jusqu’à 27 °C cité par ASHRAE (D1). Sans transport, un modèle hydraulique donne les débits tout de suite, mais rate le délai et l’amplitude vus par les plaques froides.

En pratique, on assemble souvent les trois : débits imposés pour un premier bilan énergétique de toute la boucle, hydraulique pour l’équilibrage et les pertes de CDU, transport seulement sur les tronçons dont le volume et le temps de parcours comptent. Le modèle reste alors assez léger pour couvrir N+1, le déploiement progressif et la mise en service, tout en restant fidèle aux grandeurs que les guides demandent de vérifier.

6. À retenir
